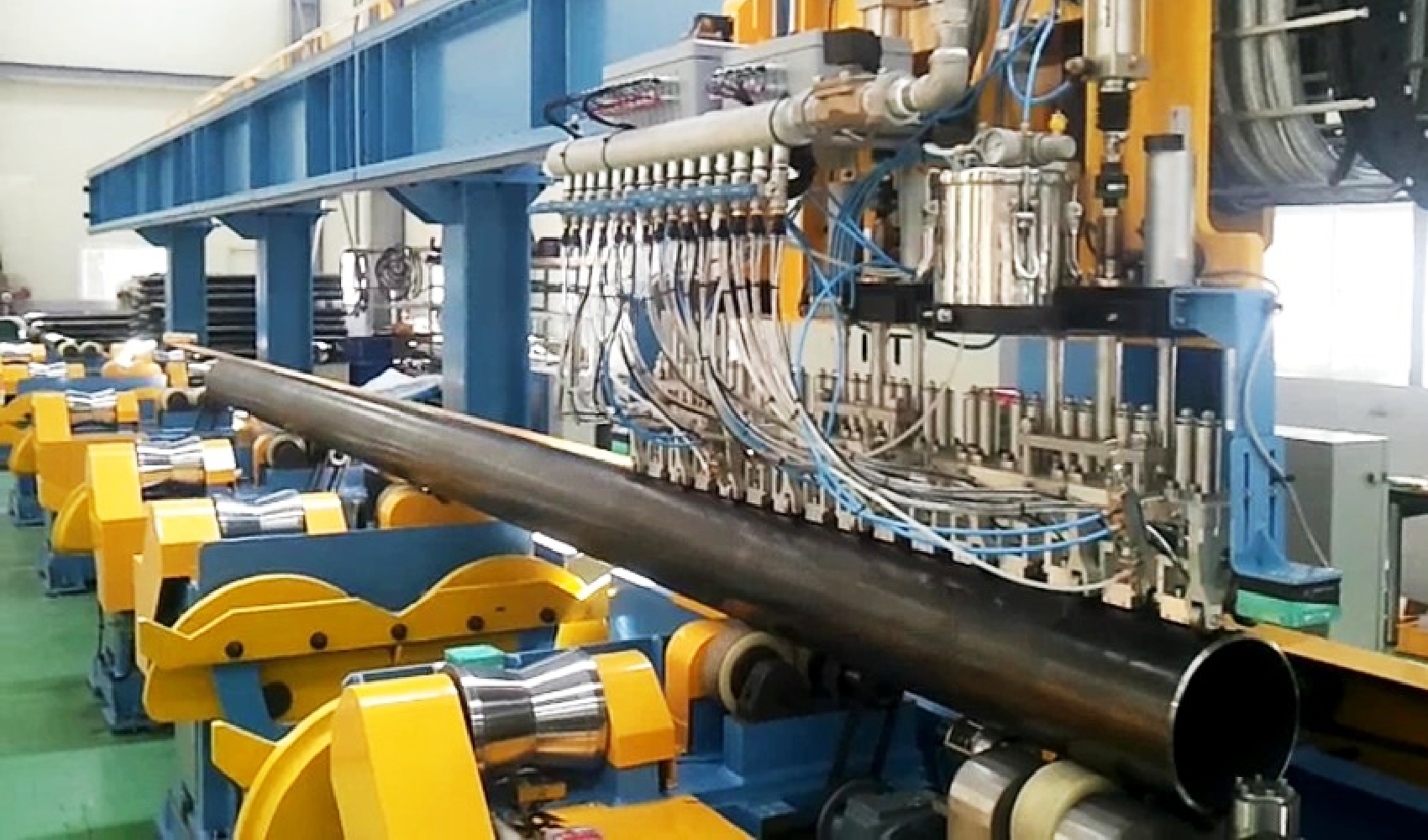

OFF-LINE FULL BODY UT
기능
- 파이프 본체의 품질 보증을 위한 최종 검사
- 검사 요구사항에 따라 조정 가능한 검사 범위
- 기존 멀티채널 방식 또는 고급 위상배열(Phased Array) 기법
- 오프라인 용접 이음부 초음파(UT) 시스템과 통합 운영
성능
- Coupling
- Water-gap
- Frequency
- 5 MHz (듀얼)
- Flaw
- 파이프 본체의 적층 결함
- Test method
-
펄스 에코 방식
C.V 방식 또는 P.A(Phased Array) 초음파 기법
- Flaw Detectability
-
파이프 본체의 6.4 mm FBH 기준
(API 5L 또는 SHELL 규격 준수)
- Coverage

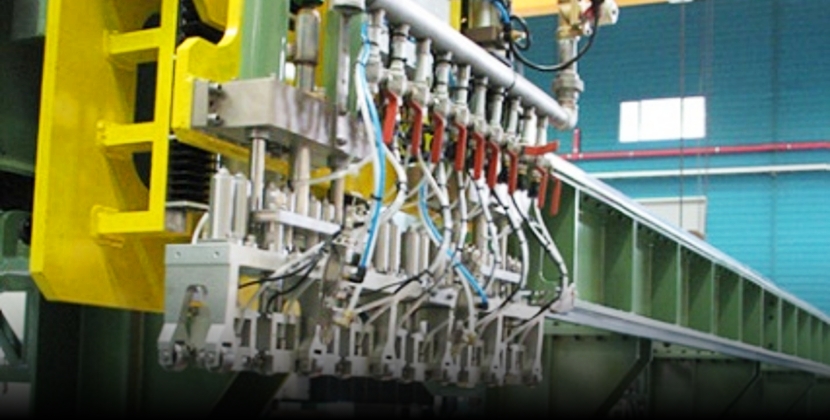

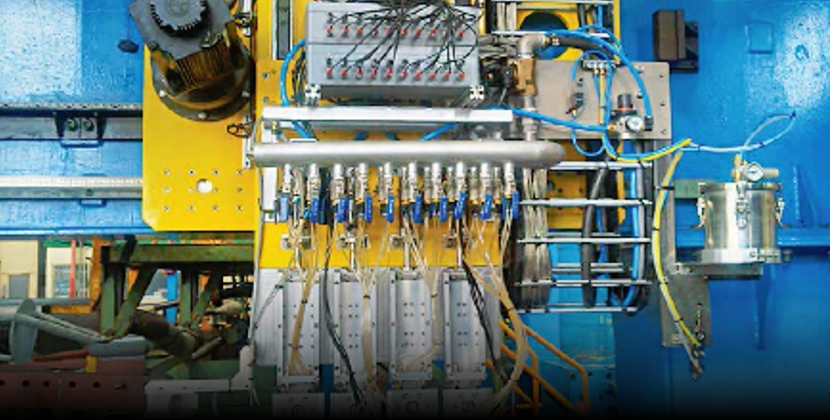

- 25%, 50%, 100% (검사 요구사항에 따라 선택)
